欧门氏MSWD20插入式风管型温度变送器采用PT100作为信号测量元件 ，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路将传感器信号转换为标准输出信号，充分发挥了传感器的技术X势，使其具有X异的性能。传感器温度测量范围-50-100℃，可选输出信号: 4～20mA/0～5VDC/0～10VDC/1-5VDC/RS485/PT100；低漂移，响应速度快；宽电压供电；配安装法兰，安装方便；抗干扰、过载、温度漂移小；测量精度高，是工业自动化X域可靠的温湿度测量仪表。
MSWD20插入式温度变送器技术参数：
·测量介质：气体（与不锈钢兼容），液体（与TG02套管配套使用）
·测量范围：-50-100℃
·供电范围：9～36VDC、12～36VDC
·输出信号：4～20mA、RS485（标准的Modbus-RTU协议）、0-5VDC、0-10VDC、PT100
·精度等X：0.5%FS
·环境温度：-40～85℃
·环境湿度：0%-95%RH，无冷凝、不结露
·稳定性能：±0.1% FS/年
·防护等X：IP65（此防护等X是指电气连接完整后所达到）
·探针材质：304不锈钢，长度150、200mm（可定制）
·X大功率：电流型≤0.02Us(W) 电压型≤0.008Us(W) 数字型≤0.015Us(W) 注:Us=供电电压
·负载特性：电流型负载≤{（Us-7）÷0.02（Us=供电电压）}Ω 电压型负载≥100kΩ
MSWD20插入式温度变送器外形尺寸图：

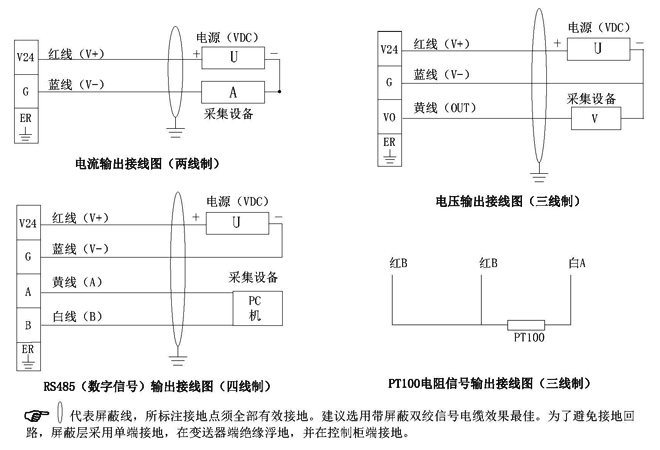

MSWD20插入式温度变送器接线图：

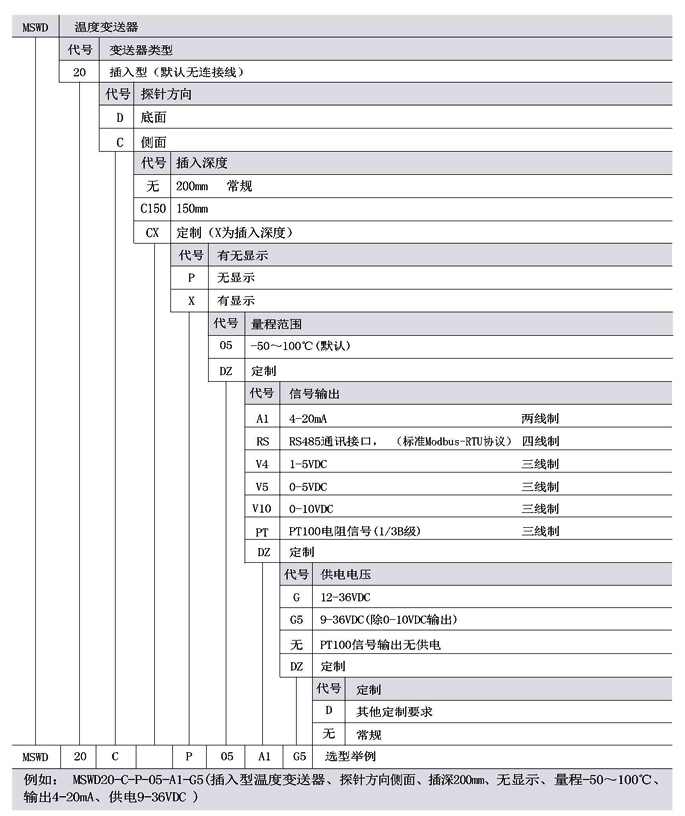

MSWD20插入式温度变送器选型表：
※说明：不锈钢探针长度可定制，如400mm、500mm等；如有需求，请于订货时说明！
※安装事项：
·必须在无供电的情况下进行安装，传感器要能够插入到待测量的温场中心位置；
·高温测量一般垂直安装，如侧装要考虑高温会使保护管变形损坏，需加强保护管或者设备加装保护支架；
·有搅拌扰动场合的测量，一般要有加强管，传感器从加强管内插入到测量部位；
·流速场合的测量（如管道），不但要考虑流体的冲击力，还要考虑流体产生的涡流振动破坏；
·要求保护管不但要有一定的结构强度，安装方法也很重要，如顺着流向斜式安装，或在管道拐弯直角处迎流向插入安装；
·安装时需确认电源电压是否正确，电源正，负与产品正负接线对应；
·禁止测量与不锈钢不相兼容的介质；变送器及导线应远离高电压，电磁干扰严重的地方；
·如果变送器被安装在恶劣现场会遇到雷击或过压等危险的损坏时，建议在配电箱或电源与变送器之间进行防雷击和过压保护。
